Система комутації RJ45-збалансований роз'єм
Tetrapatch TRP8 та TFP8 оснащені однаковим набором роз'ємів, але розташовані по-різному для зручності монтажу у стійку та використання на робочому столі.
Мережевий кабель не обов'язково повинен передавати цифровий трафік. Як демонструє дебютний асортимент Ashton Research, вони також можуть добре працювати в аналоговій області.
Роз'єм RJ45 і пов'язаний з ним кабель кручений пари вже давно повсюдно використовуються в комп'ютерних мережних додатках. Це, у свою чергу, зробило їх набагато дешевшим, ніж стандартні багатожильні аудіокабелі з тією ж кількістю жил. Отже, було досить багато спроб перепрофілювати їх для аналогового та цифрового звуку, можливо найвідомішою для читачів SOS є система Cranborne Audio C AST . У принципі переваги очевидні: до чотирьох каналів збалансованого аналогового або цифрового звуку AES3 можна передавати за дешевим, компактним і перевіреним фізичним кабелем практично будь-якої довжини. Насправді різні виробники запровадили різні, несумісні угоди для відображення каналів на проводах, що, мабуть, стримувало його прийняття цих додатках.
Audio Engineering Society спробувало згладити цей шлях у 2019 році, опублікувавши стандарт AES72, але, можливо, це не допомогло так, як можна було б очікувати. Він не наказує використання будь-якої конкретної розпинки, а просто відзначає і називає різні розпинування, які вже використовуються. Таким чином, хоча на ринку вже є деякі продукти, "сумісні з AES72", вони не обов'язково сумісні один з одним.
Найновіша лінійка пристроїв AES72 від нової компанії Ashton Research. Початковий асортимент продукції Ashton включає три пасивні бокси, які передають аудіосигнал між RJ45 та збалансованими чвертьдюймовими роз'ємами, а також лоток для стійки та монтажний кронштейн. Всі вони використовують розпинування 1M, вказане в AES72, а також використовуване такими компаніями, як Link SRL, Wysicom і Sound Tools, але не, наприклад, Neutrik в їхньому Stagebox AES72.

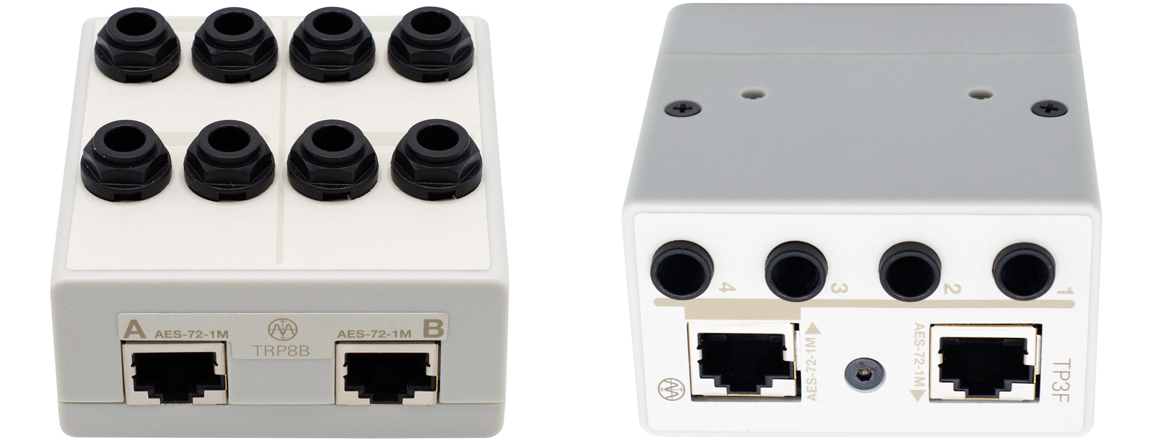

TFP8 і TRP8 функціонально ідентичні і відрізняються лише фізичним компонуванням. TFP8 функціонально ідентичні і відрізняються лише фізичним компонуванням. Обидва оснащені двома роз'ємами RJ45, кожен із відповідним банком із чотирьох гнізд для чвертьдюймових роз'ємів. На TFP8 всі ці входи/виходи та TRP8 знаходяться на передній панелі. TRP8, навпаки, має RJ45 спереду та роз'єми Зверху, щоб відповідати різним умовам монтажу. Нарешті, TP3F описується як «чотириточковий комутаційний зріз».
Усі вони можуть бути встановлені на лотку стійки HF100, який може вмістити чотири TFP8 або шість TP3F у просторі 1U. Він також може монтувати до шести TRP8, якщо ви залишите достатньо місця над ними для кабелів. Витонченою альтернативою для невеликих установок є HF101, який є вухом стійки, який може монтувати один блок Tetrapatch на напрямну стійки.
Ashton Research надала по одному екземпляру кожного продукту для огляду разом із парою кабелів Cat7 (клас F). З функціональної точки зору, немає нічого, що могло б перешкодити вам використовувати більш звичні та дешеві Cat5e або Cat6 замість цього, але Cat7 має кращі характеристики шумоподавлення та перехресних перешкод завдяки своєму чудовому екрануванню. Самі блоки, схоже, виготовлені з ABS або аналогічного пластику і здаються дуже міцними, незважаючи на свою вагу. І вони справді легкі; хоча теоретично ви можете використовувати TRP8, що окремо стоїть на робочому столі, на практиці його буде тягти всюди під вагою кабелів, тому вам, ймовірно, захочеться закріпити його до чогось. Блоки кріпляться до лотків стійки і кронштейнів за допомогою болтів Torx, що додаються.
Система є пасивною та не вимагає трансформаторів, тому кожне з'єднання RJ45 з роз'ємом працює в обох напрямках.
Система пасивна і не має трансформатора, тому кожне з'єднання RJ45-джек працює в обох напрямках. конфігурація з чотирма входами/чотирма виходами або навпаки.
TP3F описується як «зріз комутаційної панелі» та має безліч можливих застосувань.
TP3F ще більш універсальний. Оскільки на задній панелі є два роз'єми RJ45, а також набір з чотирьох роз'ємів, ви можете використовувати його для надання набору точок комутації в каскадному кабелі Cat, як чотириканальний перетворювач між двома форматами з вбудованою комутацією або навіть як базовий пасивний розгалужувач. Це відкриває деякі цікаві можливості. Наприклад, ви можете розмістити кілька TP3F вздовж стін кімнати для живого виступу, з'єднати їх разом кабелем Ethernet і запитати всю систему від чотириканального підсилювача для навушників. Потім кожен музикант може взяти свій канал для навушників із того TP3F, який виявиться найбільш зручним. Як альтернатива, звичайно, ви можете змонтувати кілька TP3F на H100, щоб створити комутаційну панель 1U з 24 входами та виходами.
Вся система працювала для мене бездоганно, і хоча вартість кожного блоку Tetrapatch не є незначною, її слід порівняти з вартістю, вагою та незручністю багатожильного кабелю, який він усуває. Кожна реорганізація моєї власної студії означала прикрий годинник, намагаючись переконати важкі та неслухняні аудіозмії пройти через отвори або закруглити кути, і один високоякісний багатожильний кабель може легко коштувати стільки ж, скільки кілька Tetrapatches, якщо ви вплутуєтесь у довгі кабельні траси. Tetrapatch змусив мене долучитися до радощів AES72, і я з нетерпінням чекаю того дня, коли система буде розширена для охоплення інших типів роз'ємів, таких як XLR та DB25.
Система Tetrapatch – це акуратна, компактна та доступна альтернатива традиційним багатожильним кабельним трасам.
